Kubernetes를 실제 운영 환경에서 사용하기 위해서는 Kubernetes Cluster 구조를 이해하는 것이 중요합니다.
Kubernetes는 하나의 서버에서 Application을 실행하는 방식이 아니라 여러 서버(Node)를 하나의 시스템처럼 연결하여 Container를 관리하는 플랫폼입니다.
이러한 서버 그룹을 Kubernetes Cluster라고 합니다.

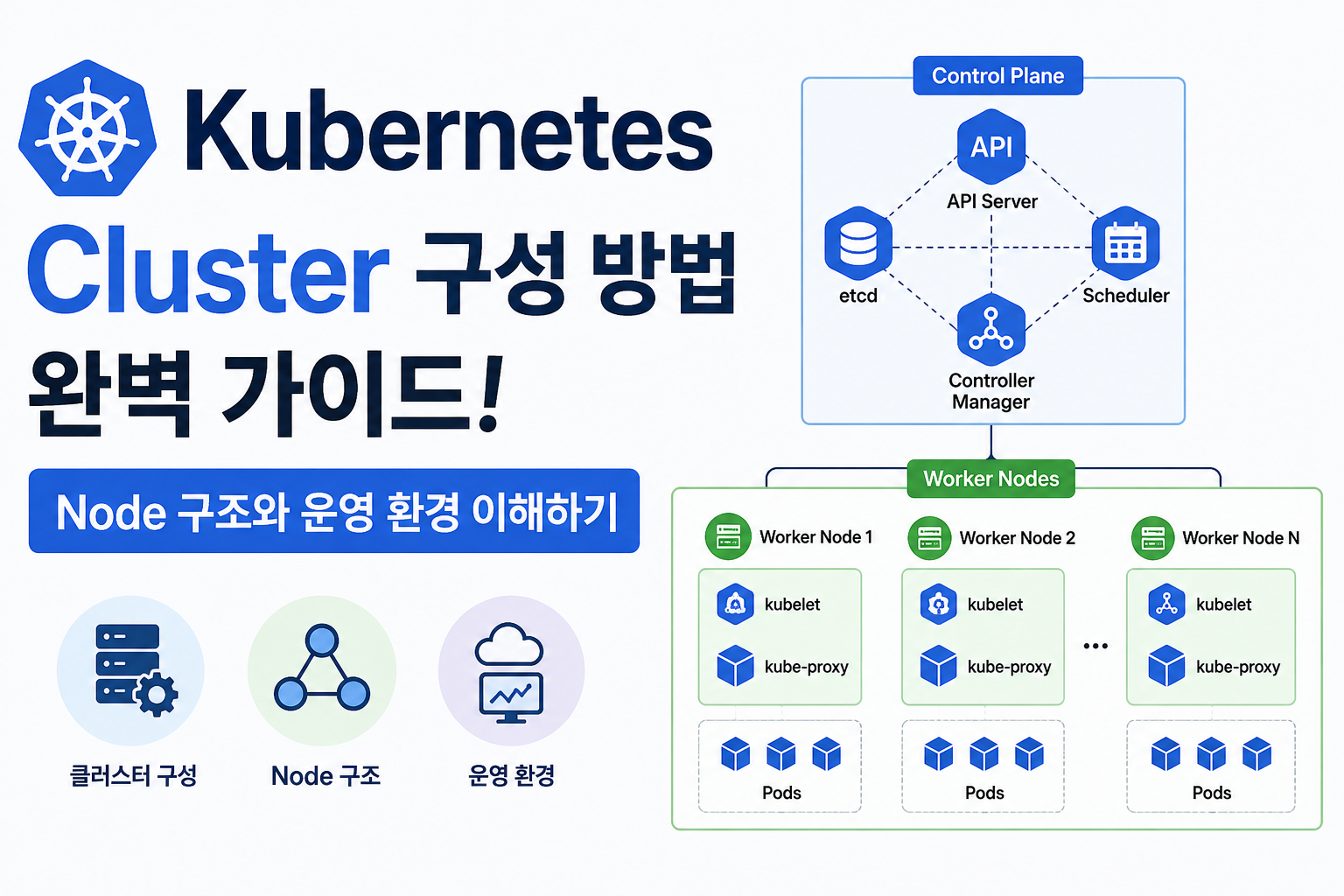

Kubernetes Cluster는 크게 두 가지 영역으로 구성됩니다.
| 구성 영역 | 역할 |
|---|---|
| Control Plane | Kubernetes 전체 관리 및 제어 |
| Worker Node | Application Container 실행 |
Control Plane은 Kubernetes 환경을 관리하고 Worker Node는 실제 서비스가 실행되는 공간입니다.
이러한 구조를 통해 Kubernetes는 대규모 Application 환경에서도 안정적인 운영과 확장이 가능합니다.
Kubernetes Cluster란 무엇인가?
Kubernetes Cluster는 여러 개의 서버(Node)를 하나의 운영 환경으로 구성한 시스템입니다.
일반적인 서버 환경에서는 각각의 서버를 독립적으로 관리합니다.
하지만 Kubernetes에서는 여러 Node를 하나의 Cluster로 묶어 중앙에서 관리합니다.
| 구성 요소 | 역할 |
|---|---|
| Control Plane Node | Cluster 관리 |
| Worker Node 1 | Application 실행 |
| Worker Node 2 | Application 실행 |
| Worker Node 3 | Application 실행 |
예를 들어 온라인 서비스 환경에서는 여러 Worker Node에 Application을 분산 실행하여 안정적인 서비스를 제공합니다.
서비스 규모가 증가하면 Worker Node를 추가하여 더 많은 Container를 실행할 수 있습니다.
Kubernetes Node란 무엇인가?
Node는 Kubernetes Cluster를 구성하는 개별 서버를 의미합니다.
Node는 크게 두 종류로 나뉩니다.
| Node 종류 | 역할 |
|---|---|
| Control Plane Node | Cluster 관리 및 제어 |
| Worker Node | Container 실행 |
각 Node는 Kubernetes 구성 요소를 포함하고 있으며 서로 통신하면서 Application을 운영합니다.
Kubernetes Control Plane Node 구성
Control Plane Node는 Kubernetes Cluster의 중앙 관리 역할을 담당합니다.
Application Container를 직접 실행하는 것보다 전체 시스템 상태를 확인하고 필요한 작업을 결정하는 역할이 중요합니다.
주요 구성 요소:
| 구성 요소 | 역할 |
|---|---|
| API Server | Kubernetes 요청 처리 |
| etcd | Cluster 상태 데이터 저장 |
| Scheduler | Pod 배치 결정 |
| Controller Manager | 원하는 상태 유지 |
Control Plane은 사용자가 설정한 목표 상태와 현재 상태를 비교하여 필요한 작업을 수행합니다.
예:
사용자가 Web Server 5개 실행 요청
↓
Control Plane 상태 확인
↓
적절한 Worker Node 선택
↓
Pod 생성 요청
Kubernetes Worker Node 구성
Worker Node는 실제 Application Container가 실행되는 서버입니다.
Worker Node는 Control Plane의 명령을 받아 Pod와 Container를 실행합니다.
주요 구성 요소:
| 구성 요소 | 역할 |
|---|---|
| kubelet | Pod 관리 및 상태 전달 |
| Container Runtime | Container 실행 |
| kube-proxy | Network 연결 관리 |
Worker Node는 실제 사용자 요청을 처리하는 Application 실행 공간이라고 볼 수 있습니다.
Kubernetes Pod와 Node 관계
Kubernetes에서는 Container를 직접 관리하지 않고 Pod라는 실행 단위를 사용합니다.
| 구성 요소 | 역할 |
|---|---|
| Node | Container 실행 서버 |
| Pod | Container 실행 단위 |
| Container | Application 실행 환경 |
하나의 Worker Node에는 여러 개의 Pod가 실행될 수 있습니다.
예:
| Worker Node | 실행 Pod |
|---|---|
| Node 1 | Web Pod, API Pod |
| Node 2 | Database Pod, Cache Pod |
Kubernetes는 Scheduler를 통해 가장 적합한 Node에 Pod를 배치합니다.
Kubernetes Single Node Cluster란?
Single Node Cluster는 하나의 서버에서 Kubernetes 환경을 구성하는 방식입니다.
주로 학습, 개발, 테스트 환경에서 사용됩니다.
구성:
| 구성 | 내용 |
|---|---|
| Control Plane | 1개 |
| Worker Node | 1개 |
장점:
| 장점 | 설명 |
|---|---|
| 간단한 구성 | 설치와 관리가 쉬움 |
| 테스트 용이 | 개발 환경 구축에 적합 |
단점:
| 단점 | 설명 |
|---|---|
| 장애 대응 부족 | 서버 문제가 발생하면 전체 영향 |
| 확장 한계 | 대규모 운영에 부적합 |
Kubernetes Multi Node Cluster란?
Multi Node Cluster는 여러 개의 서버를 연결하여 구성하는 Kubernetes 운영 방식입니다.
Production 환경에서 일반적으로 사용하는 구조입니다.
구성:
| 구성 | 역할 |
|---|---|
| Control Plane | Cluster 관리 |
| Worker Node | Application 실행 |
| Worker Node 추가 | 서비스 확장 |
장점:
| 장점 | 설명 |
|---|---|
| 높은 안정성 | 장애 분산 가능 |
| 확장성 | Node 추가 가능 |
| 성능 향상 | 처리량 증가 |
대규모 서비스에서는 대부분 Multi Node Cluster 구조를 사용합니다.
Kubernetes High Availability Cluster란?
Production 환경에서는 장애 대응을 위해 High Availability(고가용성) 구성을 사용합니다.
하나의 Control Plane에 문제가 발생해도 다른 Control Plane이 역할을 유지하도록 설계합니다.
구성:
| 구성 요소 | 역할 |
|---|---|
| Control Plane 1 | Cluster 관리 |
| Control Plane 2 | 예비 관리 |
| Control Plane 3 | 고가용성 유지 |
| Worker Node | Application 실행 |
이 구조를 사용하면 관리 영역 장애 발생 가능성을 줄이고 서비스 안정성을 높일 수 있습니다.
Kubernetes Cluster Network 구조
Kubernetes Cluster에서는 모든 Node와 Pod가 서로 통신할 수 있어야 합니다.
주요 Network 구성 요소:
| 구성 요소 | 역할 |
|---|---|
| Pod Network | Pod 간 통신 |
| Service Network | 서비스 연결 |
| External Network | 외부 사용자 접근 |
Network 구조가 안정적으로 구성되어야 Application 간 통신과 사용자 접속이 정상적으로 동작합니다.
Kubernetes Cluster 운영 시 고려사항
Production 환경에서는 여러 요소를 지속적으로 관리해야 합니다.
| 관리 항목 | 내용 |
|---|---|
| Resource | CPU, Memory 관리 |
| Storage | 데이터 저장 관리 |
| Network | 통신 관리 |
| Security | 접근 권한 관리 |
| Monitoring | 서비스 상태 확인 |
특히 대규모 Kubernetes 환경에서는 Monitoring과 장애 대응 체계가 매우 중요합니다.
Kubernetes Cluster 확장의 장점
Kubernetes Cluster는 서비스 성장에 따라 Node를 추가하여 확장할 수 있습니다.
확장 과정:
서비스 증가
↓
Worker Node 추가
↓
Container 실행 공간 증가
↓
서비스 처리 능력 향상
이러한 구조 때문에 Kubernetes는 Cloud Native 환경과 Enterprise 서비스 운영에 적합합니다.
자주 묻는 질문
Kubernetes Cluster와 Node의 차이는 무엇인가요?
Cluster는 여러 Node를 하나로 묶은 전체 Kubernetes 운영 환경입니다.
Node는 Cluster를 구성하는 개별 서버입니다.
Kubernetes는 몇 개의 Node가 필요한가요?
개발 환경에서는 하나의 Node로도 사용할 수 있습니다.
하지만 Production 환경에서는 여러 Worker Node와 고가용성 구성을 사용하는 것이 일반적입니다.
Worker Node를 추가하면 어떤 효과가 있나요?
더 많은 Pod와 Container를 실행할 수 있어 서비스 확장성과 안정성이 향상됩니다.
마무리
Kubernetes Cluster는 Control Plane과 Worker Node가 역할을 나누어 Container 기반 Application을 안정적으로 운영하는 구조입니다.
| 구성 요소 | 역할 |
|---|---|
| Cluster | 전체 Kubernetes 운영 환경 |
| Control Plane | 관리 및 제어 |
| Worker Node | Application 실행 |
| Pod | Container 실행 단위 |
| Service | Network 연결 |
Kubernetes의 핵심은 여러 서버를 하나의 시스템처럼 관리하고 Application 상태를 자동으로 유지하는 것입니다.
