Kubernetes에서 Container가 실행되기 위해서는 Network 연결이 필요합니다.

Pod는 생성될 때 고유한 IP를 할당받고 다른 Pod와 통신할 수 있어야 합니다.

하지만 Kubernetes 자체는 Pod Network를 직접 생성하지 않습니다.

이 역할을 담당하는 것이 CNI(Container Network Interface)입니다.

예:

Pod 생성

↓

kubelet 요청

↓

CNI Plugin 실행

↓

Network Interface 생성

↓

IP 할당

↓

Pod 통신 가능

CNI 구조를 이해하면 Kubernetes Network 장애 분석과 Cluster 통신 구조를 깊게 이해할 수 있습니다.

구성 요소	역할
CNI	Pod Network 생성
CNI Plugin	Network 구성 실행
kubelet	CNI 호출
IPAM	IP 주소 관리
Pod	Application 실행

CNI는 Kubernetes Network의 기반 계층입니다.

Kubernetes CNI란?

CNI(Container Network Interface)는 Container Network를 구성하기 위한 표준 규격입니다.

Kubernetes는 특정 Network 기술을 직접 포함하지 않고 CNI Plugin을 통해 Network를 구성합니다.

구조:

kubelet

↓

CNI Interface

↓

CNI Plugin

↓

Network 생성

이 구조 때문에 Kubernetes는 다양한 Network Solution을 사용할 수 있습니다.

Kubernetes Network 기본 원칙

Kubernetes는 다음 Network 원칙을 따릅니다.

원칙 1

모든 Pod는 고유한 IP를 가져야 합니다.

원칙 2

Pod는 다른 Pod와 직접 통신할 수 있어야 합니다.

원칙 3

Node에서도 Pod와 통신할 수 있어야 합니다.

CNI가 이러한 환경을 만들어 줍니다.

Kubernetes CNI 동작 과정

Pod 생성 과정:

Pod 생성 요청

↓

Scheduler Node 선택

↓

kubelet 실행

↓

Container Runtime 호출

↓

CNI Plugin 실행

↓

Network Namespace 생성

↓

Virtual Ethernet 연결

↓

IP 할당

↓

Pod 실행

CNI는 Container 시작 과정에서 Network를 준비합니다.

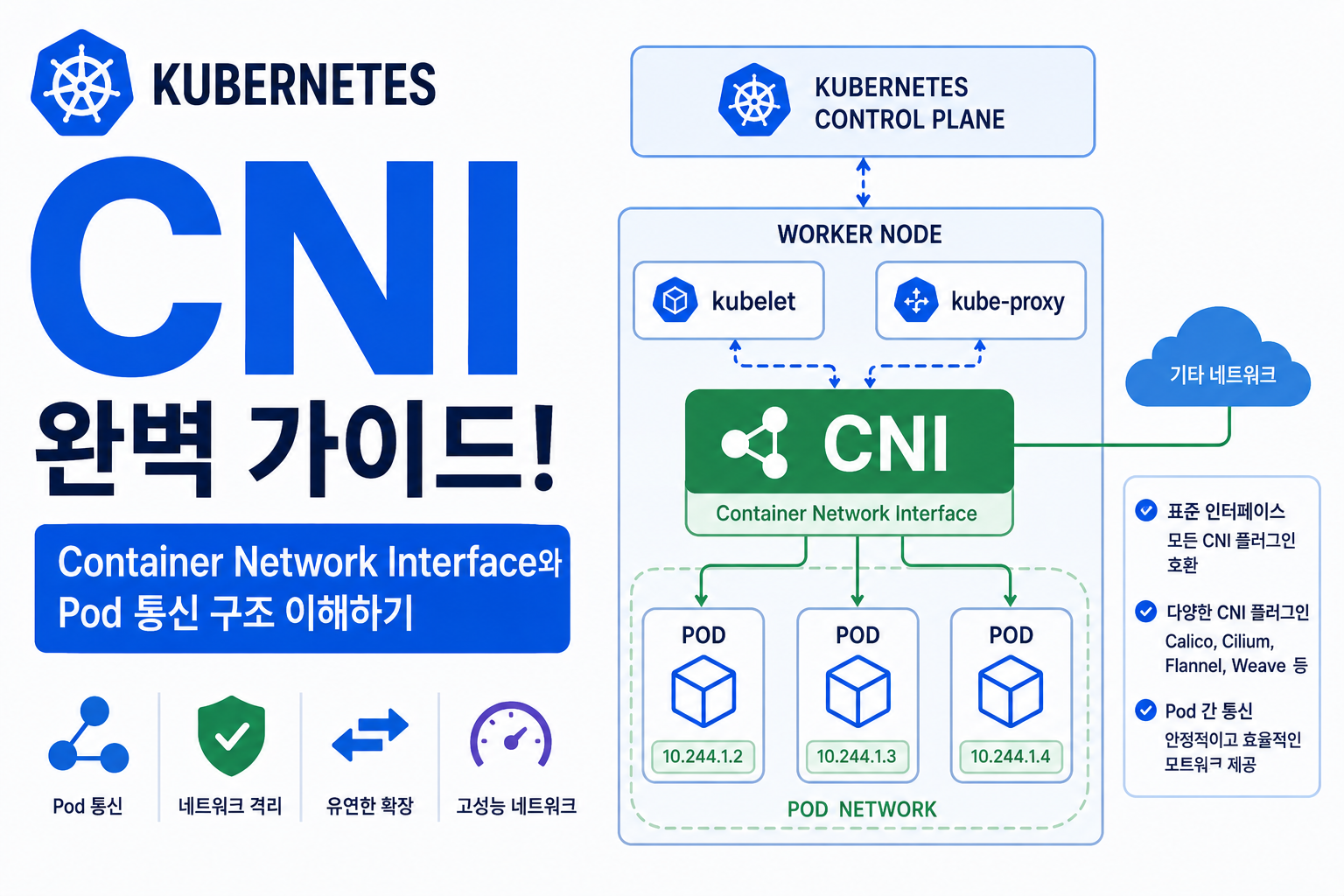

Kubernetes CNI Architecture

전체 구조:

Pod

↓

Network Namespace

↓

veth Interface

↓

Bridge / Overlay Network

↓

Node Network

↓

Other Pod

Node 내부 Network와 Cluster Network를 연결합니다.

Kubernetes CNI Plugin 종류

대표적인 CNI Plugin:

Plugin	특징
Calico	NetworkPolicy 지원, 고성능
Flannel	간단한 Overlay Network
Cilium	eBPF 기반 고급 Network
Weave	쉬운 구성

환경에 따라 선택합니다.

Kubernetes Calico 구조

Calico는 Production 환경에서 많이 사용됩니다.

구조:

Pod

↓

veth

↓

Calico Node

↓

BGP / Overlay

↓

다른 Node Pod

특징:

• 높은 성능
• NetworkPolicy 지원
• 확장성 우수

Kubernetes Flannel 구조

Flannel은 단순한 Overlay Network Plugin입니다.

구조:

Pod Network

↓

VXLAN Tunnel

↓

Node 간 통신

장점:

• 쉬운 구성
• 학습 환경 적합

단점:

• 고급 Network 기능 제한

Kubernetes Cilium 구조

Cilium은 eBPF 기반 Network Plugin입니다.

특징:

• 고성능 Packet 처리
• Advanced Security
• Observability 제공

구조:

Pod

↓

eBPF Program

↓

Linux Kernel

↓

Network 처리

Cloud Native 환경에서 많이 활용되고 있습니다.

Kubernetes IPAM 역할

CNI는 IP 주소 관리 기능도 필요합니다.

IPAM(IP Address Management)은:

• Pod IP 할당
• IP Pool 관리
• IP 반환

역할을 담당합니다.

예:

Pod 생성

↓

10.244.1.10 할당

Pod 삭제

↓

IP 반환

Kubernetes CNI와 kube-proxy 차이

혼동하기 쉬운 부분입니다.

구분	역할
CNI	Pod Network 생성
kube-proxy	Service Traffic Routing

예:

Pod IP 생성

↓

CNI

Service 접근

↓

kube-proxy

서로 다른 역할을 수행합니다.

Kubernetes CNI 장애 원인

대표적인 문제:

원인	설명
CNI Plugin 오류	Network 생성 실패
IP 부족	Pod IP 할당 실패
Overlay 문제	Node 간 통신 실패
Routing 오류	Packet 전달 실패
Configuration 오류	잘못된 설정

Network 장애 분석 시 CNI 확인이 필요합니다.

Kubernetes CNI 상태 확인 방법

CNI Plugin 확인:

kubectl get pods -n kube-system

예:

calico-node Running

CNI Log 확인:

kubectl logs calico-node -n kube-system

Network Plugin 상태를 확인합니다.

Kubernetes Pod Network 장애 분석 순서

실제 운영 순서:

1단계

Pod IP 확인

kubectl get pods -o wide

↓

2단계

CNI Plugin 확인

kubectl get pods -n kube-system

↓

3단계

Network Interface 확인

ip addr

↓

4단계

Route 확인

ip route

↓

5단계

Packet 분석

Network Layer별로 확인합니다.

Kubernetes CNI와 NetworkPolicy 관계

NetworkPolicy는 CNI Plugin이 실제로 적용합니다.

구조:

NetworkPolicy 생성

↓

CNI Plugin 확인

↓

Firewall Rule 적용

↓

Traffic 제한

따라서 NetworkPolicy 지원 여부는 CNI 선택에서 중요합니다.

Kubernetes CNI 성능 관리

대규모 환경에서는:

• Packet Latency
• Bandwidth
• IP 관리
• Node 간 Traffic

을 관리해야 합니다.

CNI 선택이 Cluster 성능에 영향을 줍니다.

Kubernetes CNI 보안

CNI는 Network Security와 연결됩니다.

관리:

• NetworkPolicy
• Traffic Control
• Encryption
• Zero Trust Network

Enterprise Kubernetes 환경에서 중요합니다.

Kubernetes CNI와 Observability

현대 CNI는 Network 관찰 기능도 제공합니다.

확인:

• Network Flow
• Connection 상태
• Latency
• Packet Drop

특히 Cilium은 eBPF 기반 Observability 기능을 제공합니다.

Kubernetes CNI 운영 전략

Production 환경:

CNI 선택

↓

IP 계획 설계

↓

NetworkPolicy 적용

↓

Monitoring 구성

↓

장애 대응 준비

안정적인 Cluster Network를 구축할 수 있습니다.

Kubernetes CNI 장점

장점	설명
표준 구조	다양한 Plugin 지원
확장성	대규모 Cluster 지원
유연성	환경별 선택 가능
Network 관리	Pod 통신 제공

CNI는 Kubernetes Network의 기본 기반입니다.

자주 묻는 질문

Kubernetes가 자체적으로 Network를 만들지 않나요?

아닙니다.

CNI Plugin을 통해 Network를 구성합니다.

CNI와 kube-proxy 중 어떤 것이 더 중요한가요?

둘 다 역할이 다릅니다.

CNI는 Pod 연결, kube-proxy는 Service Routing을 담당합니다.

Production 환경에서는 어떤 CNI를 많이 사용하나요?

Calico, Cilium 등이 많이 사용되며 환경 요구사항에 따라 선택합니다.

마무리

Kubernetes CNI는 Pod Network를 생성하고 Container 간 통신 환경을 제공하는 핵심 Network Component입니다.

구성 요소	역할
kubelet	CNI 호출
CNI Plugin	Network 생성
IPAM	IP 관리
Pod Network	Container 통신

CNI 구조를 이해하면 Kubernetes Network 장애 원인과 Cluster 통신 흐름을 정확하게 분석할 수 있습니다.
