Kubernetes Cluster에서 Application이 안정적으로 통신하기 위해서는 Pod 간 Network 연결과 Traffic 관리가 필요합니다.
Kubernetes에서는 Service라는 추상화된 Network Layer를 제공하지만, 실제 Traffic 전달은 Node 내부에서 동작하는 kube-proxy가 담당합니다.
kube-proxy는 각 Worker Node에서 실행되며 Service IP와 Pod 사이의 Network Traffic을 연결하고 Routing 규칙을 관리하는 핵심 Network Component입니다.
| 구성 요소 | 역할 |
|---|---|
| kube-proxy | Service Traffic Routing 관리 |
| Service | 고정 Network Endpoint 제공 |
| Pod | 실제 Application 실행 |
| Network Plugin | Pod Network 구성 |
kube-proxy 구조를 이해하면 Kubernetes Service가 어떻게 Pod로 Traffic을 전달하는지 이해할 수 있습니다.
Kubernetes kube-proxy란 무엇인가?
kube-proxy는 Kubernetes Node에서 실행되는 Network Proxy Component입니다.
각 Node에 하나씩 실행되며 Kubernetes Service와 연결된 Pod로 Network Traffic을 전달하는 역할을 합니다.
주요 역할:
| 기능 | 설명 |
|---|---|
| Service 연결 | Service IP 처리 |
| Traffic Routing | Pod 전달 경로 관리 |
| Load Balancing | Traffic 분산 |
| Network Rule 관리 | iptables, IPVS 설정 |
kube-proxy는 Kubernetes Service Network의 핵심 구성 요소입니다.
Kubernetes kube-proxy가 필요한 이유
Pod는 생성과 삭제가 반복되며 IP 주소가 변경됩니다.
따라서 고정된 주소를 제공하는 Service가 필요하고, 실제 Traffic 전달을 위해 kube-proxy가 동작합니다.
예:
사용자 요청
↓
Service IP 접근
↓
kube-proxy 규칙 확인
↓
Pod IP 전달
이 구조를 통해 Application은 변경되는 Pod IP를 직접 알 필요가 없습니다.

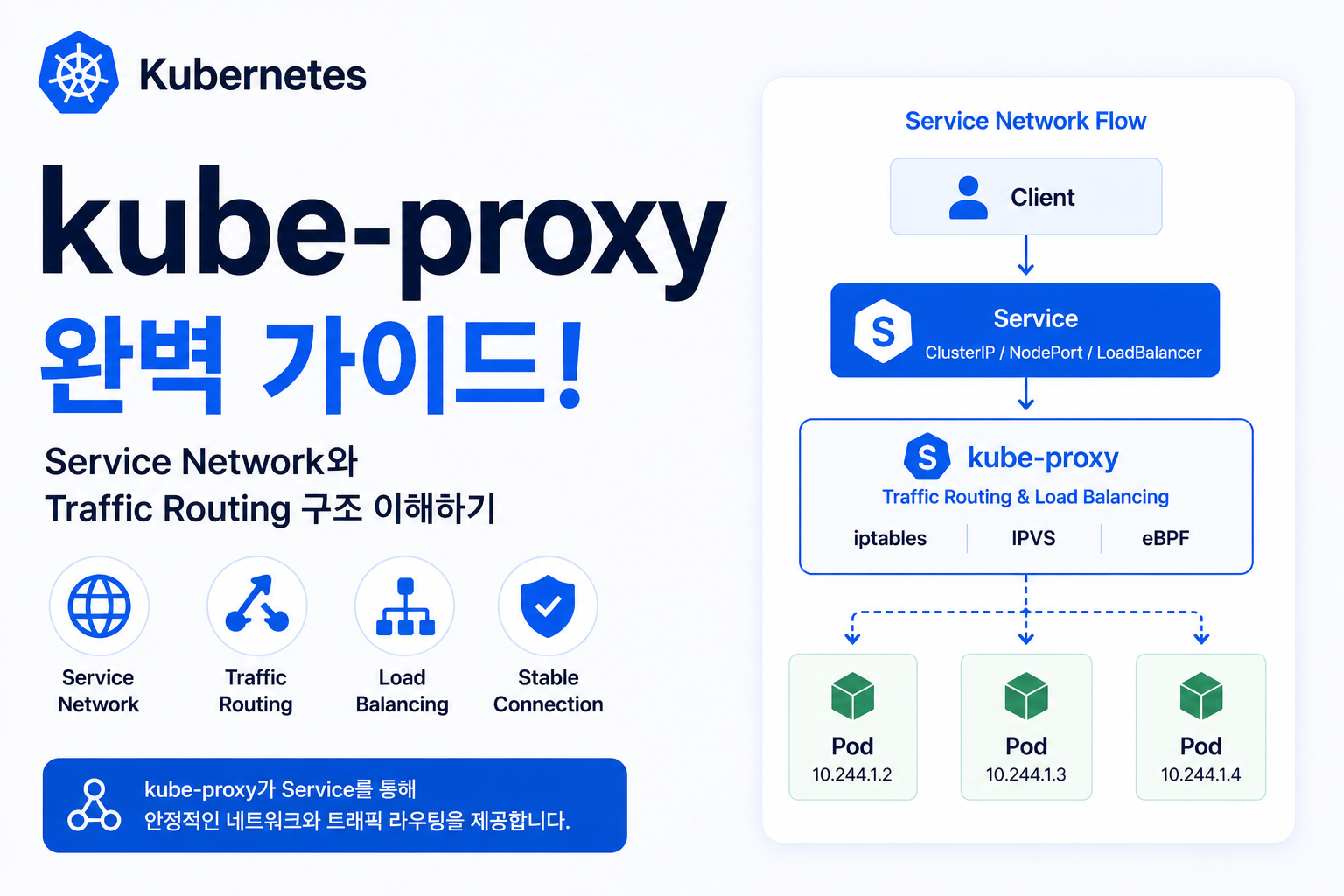

Kubernetes kube-proxy 동작 구조
kube-proxy는 API Server에서 Service와 Endpoint 정보를 확인합니다.
구조:
| 구성 요소 | 역할 |
|---|---|
| API Server | Service 정보 제공 |
| kube-proxy | Network 규칙 생성 |
| iptables/IPVS | Traffic 처리 |
| Pod | 요청 처리 |
동작 과정:
| 단계 | 내용 |
|---|---|
| 1단계 | Service 생성 |
| 2단계 | kube-proxy가 정보 확인 |
| 3단계 | Routing 규칙 생성 |
| 4단계 | Client 요청 전달 |
| 5단계 | Pod 응답 반환 |
kube-proxy는 Kubernetes Network 연결을 자동으로 구성합니다.
Kubernetes Service와 kube-proxy 관계
Service는 Application에 고정된 접근 주소를 제공합니다.
하지만 Service 자체가 직접 Traffic을 전달하는 것은 아닙니다.
역할 구분:
| 구성 요소 | 역할 |
|---|---|
| Service | 접근 주소 제공 |
| Endpoint | 실제 Pod 목록 관리 |
| kube-proxy | Traffic 전달 |
예:
Service:
backend-service
Endpoint:
Pod A
Pod B
Pod C
kube-proxy:
↓
Traffic 분산 처리
Kubernetes kube-proxy 동작 방식
kube-proxy는 여러 가지 방식으로 Traffic을 처리합니다.
대표 방식:
| 방식 | 설명 |
|---|---|
| iptables | Linux Firewall 기반 |
| IPVS | 고성능 Load Balancing |
| userspace | 초기 방식 |
현재 Kubernetes 환경에서는 iptables와 IPVS 방식이 주로 사용됩니다.
Kubernetes iptables 모드란?
iptables 모드는 Linux Network 규칙을 이용하여 Traffic을 전달하는 방식입니다.
구조:
Client
↓
Service IP
↓
iptables Rule
↓
Pod IP
특징:
| 장점 | 단점 |
|---|---|
| 기본 지원 | 규모 증가 시 Rule 증가 |
| 안정적 | 복잡한 환경 성능 제한 가능 |
소규모부터 일반적인 Kubernetes 환경에서 많이 사용됩니다.
Kubernetes IPVS 모드란?
IPVS(IP Virtual Server)는 Linux Kernel 기반 Load Balancing 기술입니다.
iptables보다 대규모 Traffic 처리에 적합합니다.
특징:
| 항목 | 설명 |
|---|---|
| 성능 | 높은 Traffic 처리 |
| 구조 | Load Balancer 방식 |
| 확장성 | 대규모 Cluster 적합 |
많은 Service와 Pod가 존재하는 환경에서 활용됩니다.
Kubernetes kube-proxy와 Endpoint 관리
kube-proxy는 Service Endpoint 정보를 기반으로 Routing 규칙을 생성합니다.
구조:
Service
↓
Endpoint 정보
↓
kube-proxy
↓
Traffic Rule 생성
Pod가 추가되거나 삭제되면 Endpoint 정보가 변경되고 kube-proxy가 Network 규칙을 업데이트합니다.
Kubernetes kube-proxy와 Load Balancing
Service는 여러 Pod에 Traffic을 분산할 수 있습니다.
예:
| Pod | 상태 |
|---|---|
| Web Pod 1 | Traffic 처리 |
| Web Pod 2 | Traffic 처리 |
| Web Pod 3 | Traffic 처리 |
kube-proxy는 요청을 적절한 Pod로 전달합니다.
이를 통해 Application 가용성과 확장성을 높일 수 있습니다.
Kubernetes kube-proxy와 Network Mode
kube-proxy는 Kubernetes Network Plugin과 함께 동작합니다.
구성:
| Component | 역할 |
|---|---|
| kube-proxy | Service Routing |
| CNI Plugin | Pod Network 연결 |
| Container Runtime | Container 실행 |
예:
Calico
Flannel
Cilium
같은 CNI Plugin과 함께 Kubernetes Network를 구성합니다.
Kubernetes kube-proxy 장애 영향
kube-proxy에 문제가 발생하면 Service Traffic 전달에 영향을 줄 수 있습니다.
영향:
| 상황 | 결과 |
|---|---|
| Routing Rule 오류 | Service 접근 실패 |
| Process 중단 | Traffic 전달 문제 |
| 설정 오류 | Pod 연결 실패 |
기존 연결은 유지될 수 있지만 새로운 Traffic 처리가 영향을 받을 수 있습니다.
Kubernetes kube-proxy 운영 시 고려사항
Production 환경에서는 Network Component 관리가 중요합니다.
| 항목 | 설명 |
|---|---|
| Mode 선택 | iptables/IPVS 선택 |
| Monitoring | Network 상태 확인 |
| Version 관리 | Kubernetes 호환성 유지 |
| Security | Network 정책 적용 |
안정적인 kube-proxy 운영은 Kubernetes Service 성능과 연결됩니다.
Kubernetes kube-proxy 장점
| 장점 | 설명 |
|---|---|
| 자동 Routing | Service 연결 관리 |
| Load Balancing | Traffic 분산 |
| 확장성 | 많은 Pod 지원 |
| 자동 업데이트 | Endpoint 변화 반영 |
kube-proxy는 Kubernetes Network 통신을 자동화하는 핵심 Component입니다.
자주 묻는 질문
kube-proxy는 Container를 실행하나요?
아닙니다.
kube-proxy는 Network Traffic 전달을 담당하며 Container 실행은 Kubelet과 Container Runtime이 담당합니다.
Service가 있는데 왜 kube-proxy가 필요한가요?
Service는 접근 정보를 제공하고 kube-proxy가 실제 Traffic 전달 규칙을 구성합니다.
kube-proxy는 어디에서 실행되나요?
일반적으로 모든 Worker Node에서 DaemonSet 형태로 실행됩니다.
마무리
Kubernetes kube-proxy는 Service와 Pod 사이의 Network Traffic을 연결하는 핵심 Network Component입니다.
| 구성 요소 | 역할 |
|---|---|
| kube-proxy | Traffic Routing 관리 |
| Service | 고정 접근 주소 제공 |
| Endpoint | Pod 연결 정보 관리 |
| iptables/IPVS | Traffic 처리 |
kube-proxy 구조를 이해하면 Kubernetes Service가 어떻게 내부 Network에서 동작하고 Traffic을 전달하는지 이해할 수 있습니다.
